이번에 보여드릴 태양광 발전소는
25kw인버터 , 34kw설치사례를 보여드리도록 하겠습니다.
저희 업체에서는 태양광 설치는 물론이거니
인버터 까지 판매를 하고있습니다.

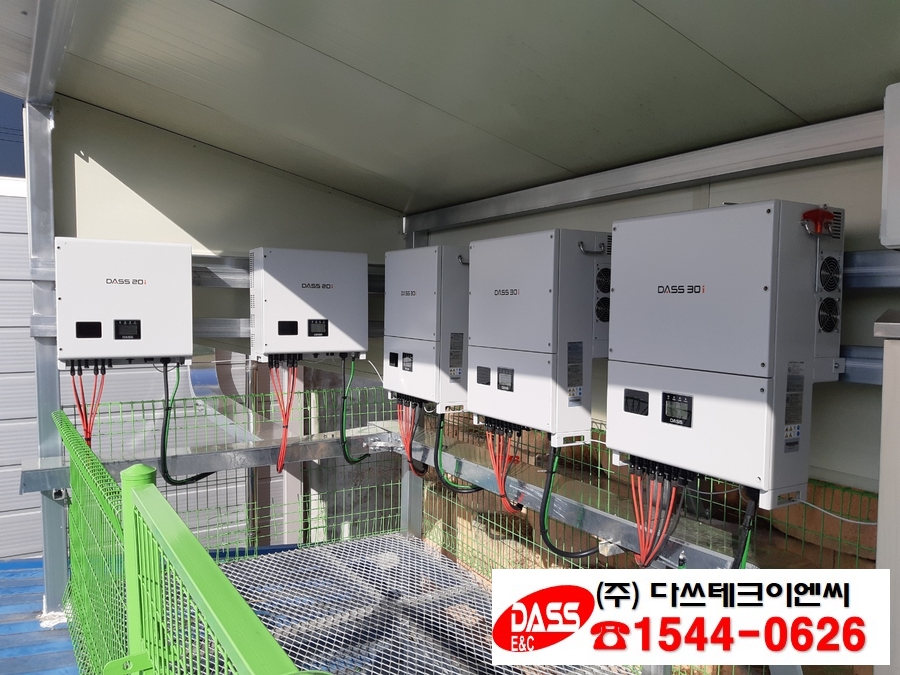

아래사진에서 볼수 있듯이
인버터 를 설치진행 하였습니다.
중소용량 발전소에 최적(일반상가, 창고 등)
* 3MPPT타입(MPPT당 3입력)
* 접속반 일체형 (9채널)
* 벽걸이형 타입
* 강제공냉식(스마트제어)
* 최대효율 : 98.1 %
* 잔류전류감지장치(RCMU)
* PV절연저항감시
* 능동전압제어기능(역률제어)
* KS인증 취득
모델명 |
DSP-3325K-J |
입력사양 |
|
동작시작전압(Vdc) |
450V |
동작전압범위 |
280V ~ 980V |
MPPT 직류전압범위 |
280V ~ 980V |
FULL MPPT 직류전압범위 |
480V ~ 800V |
정격전압(Vdc) |
630V |
최대개방전압(Vdc) |
1000V |
최대입력전류(A) |
30A/ 30A ⑴ |
입력단 |
6EA |
MPPT제어단 |
2EA |
제어방식 |
최대전력점추종(MPPT)제어, PWM방식 |
입력차단용량 |
60A⑵ |
출력사양 |
|
정격출력용량(kw) |
25kw |
정격전압(Vac) |
계통전압(AC380V + 10%, -12%) |
주파수 변동률(Hz) |
계통주파수(50HZ/60Hz +0.5Hz, -0.7Hz) |
역률(%) |
0.98이상 |
단독운전방지 |
0.5초 이내 |
과부하(%) |
110% 10분 |
효율(%) |
MAX 98%이상 |
전류왜율(전류THD) |
종합5%이하(각 차 3%이하) |
무효전력제어 여부 |
능동전압제어 |
출력차단용량 |
60A⑶ |
구조 |
|
냉각방식 |
강제공냉식(FAN) |
보호구조(IP grade) |
IP65(옥외형) |
외형치수(W × H × D,mm) |
550×565×280 |
전체무게(kg) |
50kg 이하 |
외부인터페이스 |
RS232C/RS485 |
사용환경 |
주위온도 : -20 ~ 50℃ /보존온도: -20 ~ 65℃ 습도 : 상대습도 90%RH이하(이슬맺힘 현상 없을 것) |
보호기능 |
입력과전압, 출력단락, 과부하, 인버터과열보호, DC출력유출방지, 단독운전방지(IEEE1547) 계통과·저전압보호, 계통과·저주파수보호 |
기타감시기능 |
PV절연저항감시,SPD고장감시, RCMU(누설전류), 릴레이고장, 절연모니커링, 잔류전류모니터링 |
상시전원 |
필요없음 |
인증 취득 여부 |
KS인증 취득 |
특이사항 |
⑴ MTTP제어 채널별 입력전류 ⑵ DC SWITCH(정격 650V기준) ⑶ RELAY차단용량 |
모델명 |
DSP-3334K2-J |
입력사양 |
|
동작시작전압(Vdc) |
450V |
동작전압범위 (MPPT 직류전압범위) |
280V ~ 980V 480V ~ 800V⑵(FUll MPPT) |
정격전압(Vdc) |
620V |
최대개방전압(Vdc) |
1000V |
최대입력전류(A) |
27A / 27A /27A ⑸ |
입력단 |
9EA |
MPPT제어단 |
3EA |
제어방식 |
최대전력점추종(MPPT)제어, PWM방식 |
입력차단용량 |
90A⑶ |
출력사양 |
|
정격출력용량(kw) |
34kw |
정격전압(Vac) |
계통전압(AC380V + 10%, -12%) |
주파수 변동률(Hz) |
계통주파수(50HZ/60Hz +0.5Hz, -0.7Hz) |
역률(%) |
0.98이상 |
단독운전방지 |
0.5초 이내 |
과부하(%) |
110% 10분 |
효율(%) |
98%이상 |
전류왜율(전류THD) |
종합5%이하(각 차 3%이하) |
무효전력제어 여부 |
있음 |
출력차단용량 |
60A⑷ |
구조 |
|
냉각방식 |
강제공냉식(FAN) |
보호구조(IP grade) |
IP65(옥외형) |
외형치수(W × H × D,mm) |
550×770×320 |
전체무게(kg) |
60kg 이하 |
외부인터페이스 |
RS232C/RS485 |
사용환경 |
온도 : -20 ~ 50℃ /습도 : 상대습도 90%RH이하(이슬맺힘 현상 없을 것) |
보호기능 |
입력과전압, 출력단락, 과부하, 인버터과열보호, DC출력유출방지, 단독운전방지(IEEE1547) 계통과·저전압보호, 계통과·저주파수보호 |
기타감시기능 |
PV절연저항감시,SPD고장감시, RCMU(누설전류), 릴레이고장, 절연모니커링, 잔류전류모니터링 |
상시전원 |
필요없음 |
인증 취득 여부 |
KS인증 취득 |
특이사항 |
⑵ 시험성적서상 MTTP전압범위 표기 ⑶ DC SWITCH(정격 1000V기준) ⑷ RELAY차단용량 ⑸ MTTP제어 채널별 입력전류 |
* 3MPPT타입(MPPT당 3입력)
* 접속반 일체형 (9채널)
* 벽걸이형 타입
* 강제공냉식(스마트제어)
* 최대효율 : 98.2 %
* 잔류전류감지장치(RCMU)
* PV절연저항감시
* 능동전압제어기능(역률제어)
* KS인증 취득
모델명 |
DSP-3334K2-J |
입력사양 |
|
동작시작전압(Vdc) |
450V |
동작전압범위 (MPPT 직류전압범위) |
280V ~ 980V 480V ~ 800V⑵(FUll MPPT) |
정격전압(Vdc) |
620V |
최대개방전압(Vdc) |
1000V |
최대입력전류(A) |
27A / 27A /27A ⑸ |
입력단 |
9EA |
MPPT제어단 |
3EA |
제어방식 |
최대전력점추종(MPPT)제어, PWM방식 |
입력차단용량 |
90A⑶ |
출력사양 |
|
정격출력용량(kw) |
34kw |
정격전압(Vac) |
계통전압(AC380V + 10%, -12%) |
주파수 변동률(Hz) |
계통주파수(50HZ/60Hz +0.5Hz, -0.7Hz) |
역률(%) |
0.98이상 |
단독운전방지 |
0.5초 이내 |
과부하(%) |
110% 10분 |
효율(%) |
98%이상 |
전류왜율(전류THD) |
종합5%이하(각 차 3%이하) |
무효전력제어 여부 |
있음 |
출력차단용량 |
60A⑷ |
구조 |
|
냉각방식 |
강제공냉식(FAN) |
보호구조(IP grade) |
IP65(옥외형) |
외형치수(W × H × D,mm) |
550×770×320 |
전체무게(kg) |
60kg 이하 |
외부인터페이스 |
RS232C/RS485 |
사용환경 |
온도 : -20 ~ 50℃ /습도 : 상대습도 90%RH이하(이슬맺힘 현상 없을 것) |
보호기능 |
입력과전압, 출력단락, 과부하, 인버터과열보호, DC출력유출방지, 단독운전방지(IEEE1547) 계통과·저전압보호, 계통과·저주파수보호 |
기타감시기능 |
PV절연저항감시,SPD고장감시, RCMU(누설전류), 릴레이고장, 절연모니커링, 잔류전류모니터링 |
상시전원 |
필요없음 |
인증 취득 여부 |
KS인증 취득 |
특이사항 |
⑵ 시험성적서상 MTTP전압범위 표기 ⑶ DC SWITCH(정격 1000V기준) ⑷ RELAY차단용량 ⑸ MTTP제어 채널별 입력전류 |
