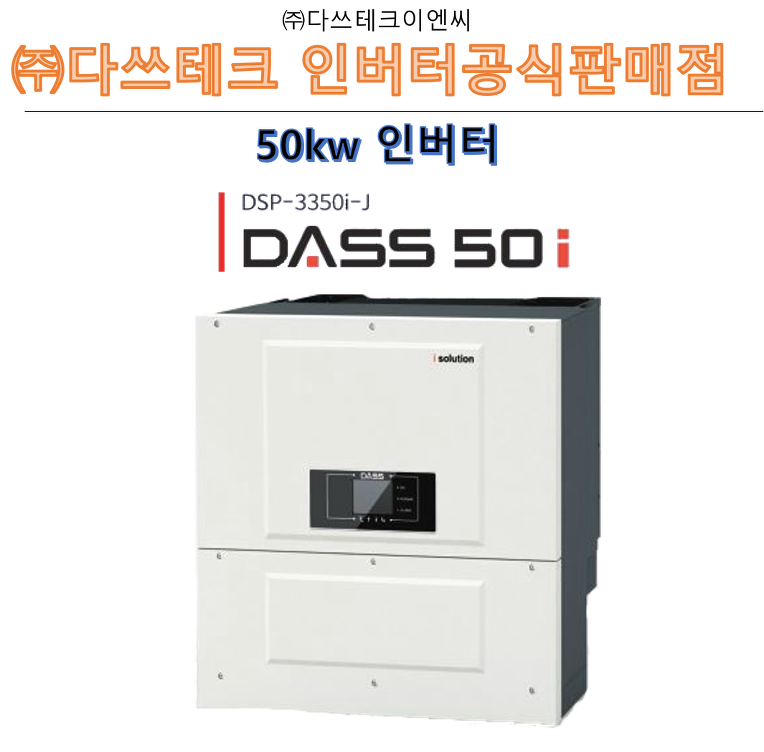

다쓰테크 인버터공식판매점 _분양사업 최적화 50kw 인버터

50kw 분양사업 최적화 인버터

---

* 3-MPPT타입(MPPT당 4,3,3입력)

* 접속함 일체형(10채널)

* 벽걸이형 타입

* 강제공냉식(스마트제어)

* 최대효율: 98%

* PV절연저항감시

* 능동전압제어기능(역률제어)

* KS인증 취득 중

모델명	DSP-3350i-J
입력사양
동작시작전압(Vdc)	450V
동작전압범위	250V ~ 960V
MPPT직류전압범위	250V ~ 960V
FULL MPPT 직류전압범위	510V ~ 840V
정격전압(Vdc)	620V
최대개방전압(Vdc)	1000V
최대입력전류(A)	40A/ 32A/ 32A ⑴
입력단	10EA
MPPT제어단	3EA
제어방식	최대전력점추종(MPPT)제어, PWM방식
입력차단용량	120A ⑵
DC연결 유형	MC4
최대 DC입력 개수	4 / 3 / 3 /
출력사양
정격출력용량(kW)	50kW
정격전압(Vac)	계통전압(AC380V + 10%, -12%) 3P4W
주파수 변동률(Hz)	계통주파수(60Hz + 0.5Hz, -0.7Hz)
역률(%)	0.98이상
단독운전방지	0.5초이내
과부하(%)	110% 10분
효율(%)	Max 97.5% 이상
전류왜율(전류 THD)	종합 3% 이하(각 차 2% 이하)
무효전력제어 여부	능동전압제어
출력차단용량	90 A ⑶
구조
냉각방식	강제공냉식(FAN)
보호구조(IP grade)	IP65(옥외형)
외형치수(Wⅹ H ⅹ D, mm)	737 ⅹ 713 ⅹ 297
전체무게(kg)	68kg 이하
외부인터페이스	RS485
사용환경	주위온도 : -25 ~ 60℃ 보관온도 : -40 ~ 70℃ 습도: 상대습도 95% RH 이하(이슬맺힘 현상 없을 것)
보호기능	입력과전압, 출력단락, 과부하, 인버터 과열보호, DC출력 유출방지, 단독운전방지(IEEE1547), 계통과/ 저전압 보호, 계통과/저주파수 보호
기타기능	PV절연저항감시, SPD고장감시, RCMU(누설전류), 릴레이고장, 절연 모니터링, 잔류 전류 모니터링, LVRT
상시전원	필요없음
인증 취득 여부	KS인증 취득 진행중
최대운영고도	4000m
고장방법	벽걸이형
소음	<60 dBA
특이사항	⑴MPPT제어 채널별 입력전류(접속반 일체형) ⑵DC SWITCH (정격 620V기준) ⑶RELAY 차단용량
